Abbildung:

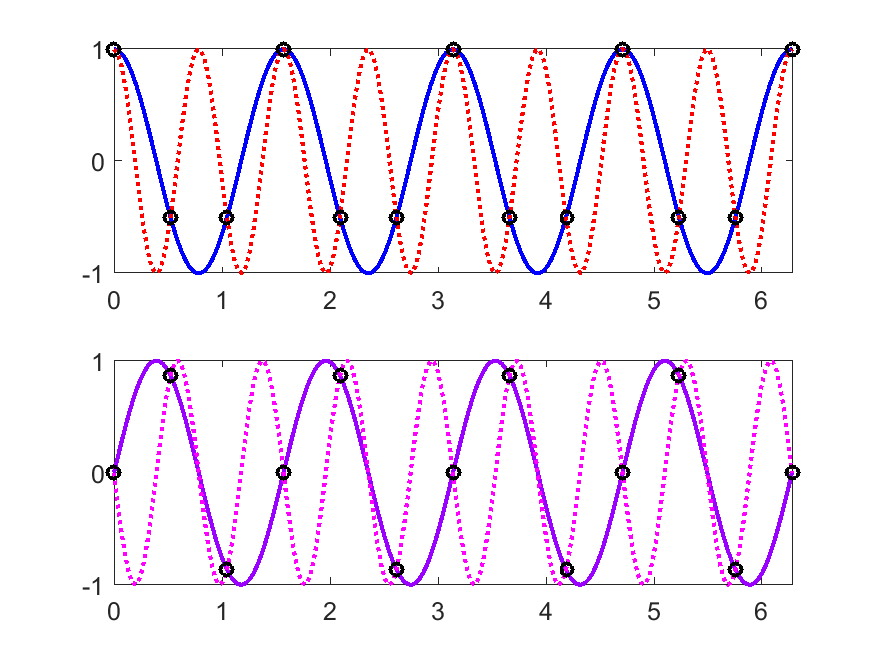

Abb. 5.6, p. 279, Demonstration des Spiegelungs-Prinzips bei der
diskreten (abgetasteten) Fourier-Transformation:
An den 12 Abtast-Punkten stimmen die Werte von cos(4*k*dt) und cos(8*k*dt),
entsprechend cos((12-4)*k*dt)überein. Die Werte von
sin(4*k*dt) und -sin(8*k*dt) sind ebenfalls identisch.
 |
2018-09-15
